L'influenza della forma d'onda corrugata sulle prestazioni del prodotto del tubo corrugato a parete singola

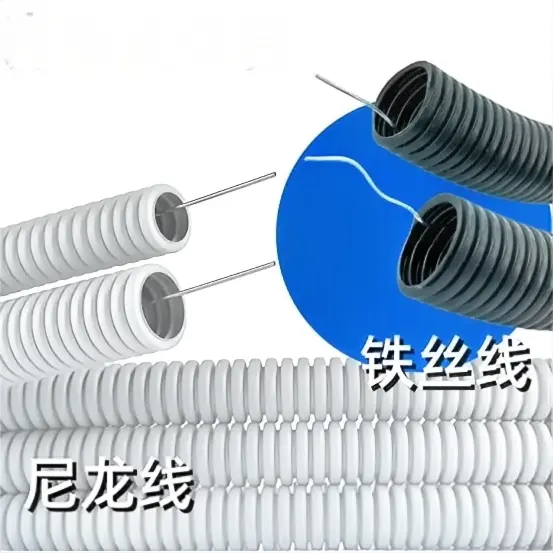

I tubi corrugati a parete singola offrono un'ampia versatilità applicativa grazie al loro design strutturale unico e alle proprietà dei materiali. Costituiscono la soluzione ideale per i sistemi di drenaggio negli edifici residenziali e commerciali, convogliando in modo efficiente l'acqua piovana e le acque reflue con una capacità di flusso ottimale. Negli scenari di gestione dei cavi, questi tubi funzionano come robusti condotti protettivi per cavi elettrici e di comunicazione, combinando durata e capacità di installazione flessibili. La struttura leggera riduce al minimo lo sforzo di movimentazione durante l'installazione, mentre la resistenza alla corrosione intrinseca garantisce stabilità delle prestazioni a lungo termine in diverse condizioni ambientali. Inoltre, la loro applicazione si estende ai sistemi di irrigazione agricola, dove facilitano la distribuzione precisa dell’acqua alle colture, migliorando l’efficienza dell’irrigazione e l’utilizzo delle risorse.

Quando usiamomacchina per tubi corrugati a parete singolaper realizzare tubi corrugati, sono disponibili vari tipi di forme di cresta d'onda che possono essere realizzate in base ai requisiti di utilizzo. La forma della cresta dell'onda funge da parametro strutturale fondamentale che regola la rigidità dell'anello, la flessibilità, la resistenza agli urti, la distribuzione delle sollecitazioni, le prestazioni fluidodinamiche e l'efficienza di installazione dei tubi corrugati a parete singola.

1. Forma del picco dell’onda mainstream e influenza sulle prestazioni principali

1. Onda trapezoidale (più comunemente utilizzata in ingegneria, che rappresenta circa il 76%)

· Le caratteristiche della struttura sono le seguenti: la cresta è piatta, la parete laterale è inclinata e la depressione è prevalentemente arrotondata.

· Impatto sulle prestazioni

o Elevata rigidità circonferenziale: l'ampia area di supporto del piano del picco dell'onda fornisce una forte resistenza alle forze di compressione radiali, consentendo la realizzazione di gradi di rigidità elevata (SN4-SN16).

o Concentrazione dello stress: la concentrazione dello stress è facile che si verifichi nell'angolo acuto del picco dell'onda, lo stress massimo misurato può raggiungere 2,3 volte lo stress medio e la rottura per fatica è facile sotto carico a lungo termine.

o La resistenza all'impatto è generalmente scarsa: l'angolo acuto ha uno scarso assorbimento dell'energia d'impatto e la resistenza all'impatto della trave semplicemente supportata è generalmente bassa.

o Economia: elevata efficienza strutturale, minor consumo di materiale a parità di rigidità.

· Scenari applicativi: progetti convenzionali con requisiti di rigidità elevata, come drenaggio municipale, scarico delle acque reflue e cavi di comunicazione.

2. Arco circolare/onda sinusoidale

· Le caratteristiche della struttura sono la transizione graduale del picco e della valle dell'onda senza spigoli vivi.

· Impatto sulle prestazioni

o La distribuzione delle sollecitazioni è uniforme: nessun punto di concentrazione delle sollecitazioni, eccellente resistenza alla fatica e alle crepe, lunga durata.

o Buona flessibilità: forte capacità di deformazione assiale e circonferenziale, buona capacità di adattamento agli assestamenti irregolari della fondazione.

o Efficienza a bassa rigidità: con lo stesso utilizzo del materiale, la rigidità dell'anello è inferiore a quella dell'onda trapezoidale, richiedendo uno spessore di parete aggiuntivo o una compensazione dell'altezza dell'onda, con un aumento dei costi.

o L'area di contatto del picco dell'onda è piccola e la compressione locale è facile da concava.

· Scenari applicativi: fondazione su terreno soffice, costruzione senza scavi, piegature frequenti del percorso dei cavi e drenaggio temporaneo.

3. Onda a forma di U

· Le caratteristiche della struttura sono le seguenti: la cresta è dolce, la depressione è un grande arco e l'intera forma è vicina ad un rettangolo con angoli arrotondati.

· Impatto sulle prestazioni

o Le prestazioni complessive sono equilibrate: hanno la rigidità dell'onda trapezoidale e la flessibilità dell'onda circolare e la distribuzione dello stress è più uniforme.

o Eccellenti prestazioni dei fluidi: parete interna liscia, bassa resistenza ai fluidi, forte capacità autopulente e resistenza all'accumulo di fango.

o Installazione stabile: l'ampia area di contatto sulla superficie esterna impedisce il rotolamento durante l'installazione, facilitando una costruzione sicura.

· Scenari applicabili: drenaggio di terreni agricoli, raccolta dell'acqua piovana e condotte comunali con carichi moderati.

4. Onda a forma di V

· Caratteristiche strutturali: creste affilate, avvallamenti stretti e piccoli angoli delle pareti laterali.

· Impatto sulle prestazioni

o Elevata rigidità locale: il picco dell'onda ha una forte capacità antiperforazione e anti-impatto, adatta al trasporto di particelle solide.

o Flessibilità estremamente scarsa: difficile da piegare assialmente e incline alla frattura nel punto di piegatura.

o La concentrazione dello stress è grave ed è facile che si formi una fessura nell'angolo acuto del picco e della valle dell'onda, quindi lo spessore della parete dovrebbe essere ispessito per compensare.

· Scenari applicativi: trasporto di residui di rifiuti industriali, drenaggio di miniere e condizioni di lavoro speciali resistenti agli urti.

5. Onda composita/curva (ad esempio, S-Rib)

· Le caratteristiche della struttura sono il microarco nella parte superiore della cresta dell'onda e la transizione della curvatura della parete laterale, che combinano i vantaggi dell'onda trapezoidale e circolare.

· Impatto sulle prestazioni

o Miglioramento collaborativo: pur mantenendo un'elevata rigidità dell'anello (ad esempio SN8), la resistenza all'impatto delle travi semplicemente supportate può essere aumentata di oltre il 20%.

o Ottimizzazione dello stress: l'eliminazione degli angoli acuti riduce significativamente la concentrazione dello stress e migliora l'affidabilità a lungo termine.

o Il costo è più elevato a causa della complessità dello stampo e del processo.

· Scenari applicabili: progetti municipali di alto livello, tubazioni senza scavo e condotte interrate a lunga distanza.

II. Influenza sistematica della forma d'onda sulle prestazioni critiche

III. Principi fondamentali della selezione del modello

1. Priorità di rigidità: scenari di carico pesante, interramento profondo, elevata copertura del suolo → selezionare onda trapezoidale o onda composita.

2. Priorità flessibile: terreno soffice, sensibile ai cedimenti, non scavo → seleziona onda ad arco o onda a forma di U.

3. Priorità del fluido: drenaggio, scarico delle acque reflue e anti-intasamento → seleziona l'onda a forma di U o l'onda ad arco.

4. Priorità di resistenza agli urti: trasportare miscela solido-liquido, miniera, industria → selezionare onda V o onda composita.

5. Priorità di costo: municipale convenzionale e filettata → si preferisce l'onda trapezoidale.

IV. Effetti sinergici dei parametri di supporto del picco

La prestazione ottimale della forma della cresta dell'onda può essere ottenuta mediante la progettazione coordinata dell'altezza dell'onda, della spaziatura delle onde e dello spessore della parete.

· Altezza dell'onda: maggiore è l'altezza dell'onda, maggiore è la rigidità dell'anello, ma la flessibilità diminuisce e il materiale aumenta.

· Spaziatura delle onde: se la spaziatura delle onde è troppo piccola, la rigidità assiale diventa eccessivamente elevata, il che è sfavorevole per l'adattamento agli assestamenti; se la spaziatura delle onde è troppo grande, il supporto circonferenziale diventa insufficiente, portando a deformazioni locali.

· Spessore della parete: per onde a spigolo vivo (trapezoidali o a forma di V), la parete deve essere opportunamente ispessita sulla cresta dell'onda per mitigare la concentrazione dello stress.
