L'armadio di controllo elettrico dell'estrusore Yongte ha ottimizzato la qualità e il design

Armadio di controllo elettrico dell'estrusore Yongte: vantaggi e caratteristiche principali

Struttura generale e layout

Il quadro elettrico di controllo Yongte per estrusori di plastica è un sistema di controllo di livello industriale progettato specificamente per le linee di estrusione di plastica Yongte. Fornisce distribuzione dell'energia, controllo logico, trasmissione del segnale e protezione di sicurezza per l'intero sistema di estrusione.

Punti salienti della progettazione del layout

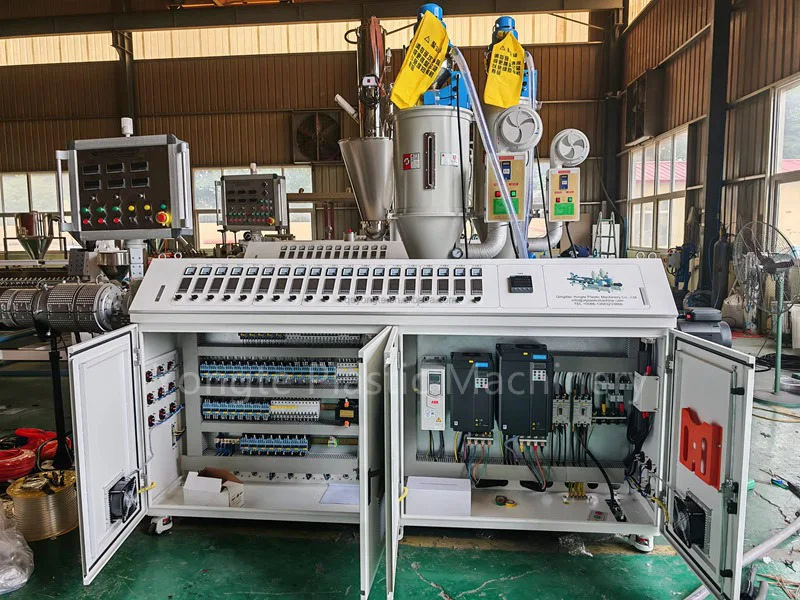

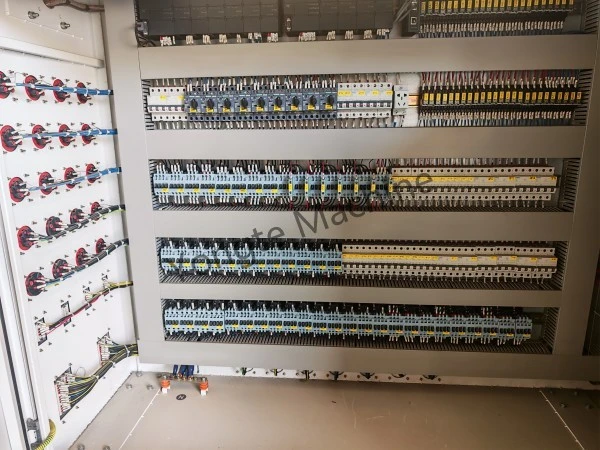

- Layout modulare a strati: il mobile presenta un design a zone orizzontali multistrato, disposto dall'alto verso il basso come segue:

- Strato superiore: PLC e moduli di controllo; morsettiere (area cablaggio segnali)

- Strato intermedio: interruttori automatici principali, interruttori dell'aria di derivazione, gruppi contattore/relè

- Strato inferiore: relè intermedi ad alta densità; morsettiere (area segnali I/O)

- Lato sinistro: Terminali ingresso/uscita cavi; terminali di messa a terra e di collegamento equipotenziale

- Chiara suddivisione in zone e separazione fisica dei circuiti di alimentazione e controllo: i componenti di alimentazione ad alta corrente (ad esempio interruttori principali, contattori) sono fisicamente isolati dagli elementi di controllo a bassa tensione (ad esempio relè, morsettiere di segnale) per eliminare le interferenze elettromagnetiche e semplificare la manutenzione.

- Cablaggio standardizzato e lavorazione di alta qualità: tutti i cavi sono codificati a colori (secondo gli standard industriali: rosso (L1), blu (L2), giallo (L3), nero (neutro) e verde/giallo (terra) - per i circuiti di alimentazione e controllo. I morsetti sono numerati in modo uniforme e il cablaggio è ordinato e sicuro e soddisfa i severi requisiti per gli impianti elettrici industriali.

1. Vantaggi principali e caratteristiche tecniche

Elevata affidabilità e sicurezza

- Sistema di protezione completo:

Gli interruttori pneumatici e gli interruttori automatici multistadio forniscono protezione coordinata da sovraccarico, cortocircuito e corrente residua (dispersione) sia per l'alimentazione principale che per i singoli carichi derivati, prevenendo guasti a cascata e garantendo la continuità operativa a livello di sistema.

Le etichette di avvertenza sull'alta tensione sono affisse all'esterno dell'armadio e lo sportello dell'armadio incorpora un interblocco di sicurezza che interrompe automaticamente l'alimentazione all'apertura, pienamente conforme allo standard GB/T 5226.1 e ad altri standard internazionali di sicurezza industriale.

Alla base dell'armadio è installata una barra collettrice in rame di messa a terra indipendente, che garantisce una messa a terra affidabile e a bassa impedenza di tutte le custodie delle apparecchiature interne per mitigare i rischi di scariche statiche e perdite.

- Selezione di componenti ad alte specifiche:

I componenti principali, inclusi interruttori automatici, contattori e relè, provengono da produttori leader di livello industriale (ad esempio Siemens, Schneider Electric, Chint), selezionati per una durata eccezionale in presenza di frequenti cicli di avvio-arresto e interferenze elettromagnetiche, supportando il funzionamento ininterrotto dell'estrusore 24 ore su 24, 7 giorni su 7.

Le morsettiere utilizzano design con morsetto a molla o a vite per correnti elevate per garantire connessioni robuste e resistenti alle vibrazioni, riducendo al minimo i rischi di allentamento, archi o degrado termico durante il funzionamento a ciclo lungo e con carico elevato.

Modularità e scalabilità

- Design modulare standardizzato:

Sia i circuiti di alimentazione che quelli di controllo seguono un'architettura modulare standardizzata, consentendo un rapido adattamento alle diverse configurazioni di estrusori Yongte, inclusi modelli monovite, bivite e modelli con varie potenze nominali del motore, e facilitando l'integrazione perfetta di futuri aggiornamenti della linea di produzione (ad esempio sistemi di alimentazione ausiliari, stazioni di lavoro automatizzate o monitoraggio della qualità in linea).

- Ampio Spazio Riservato:

L'armadio comprende ampie posizioni riservate della morsettiera e spazio di montaggio, consentendo un'espansione flessibile dei segnali I/O e dei circuiti di alimentazione per soddisfare i requisiti specifici del cliente, come alimentatori di misurazione gravimetrica, sensori online in tempo reale o cambiafiltri automatici.

Anti-interferenza e stabilità operativa

- Design conforme alla compatibilità elettromagnetica:

La rigorosa separazione fisica tra il cablaggio di alimentazione e quello di controllo, l'uso di cavi schermati per i segnali sensibili e una topologia di messa a terra ottimizzata sopprimono efficacemente le interferenze elettromagnetiche generate da dispositivi ad alta potenza (ad esempio, inverter, motori), garantendo un funzionamento stabile e privo di rumore di PLC, sensori e display HMI.

- Gestione termica e adattabilità ambientale:

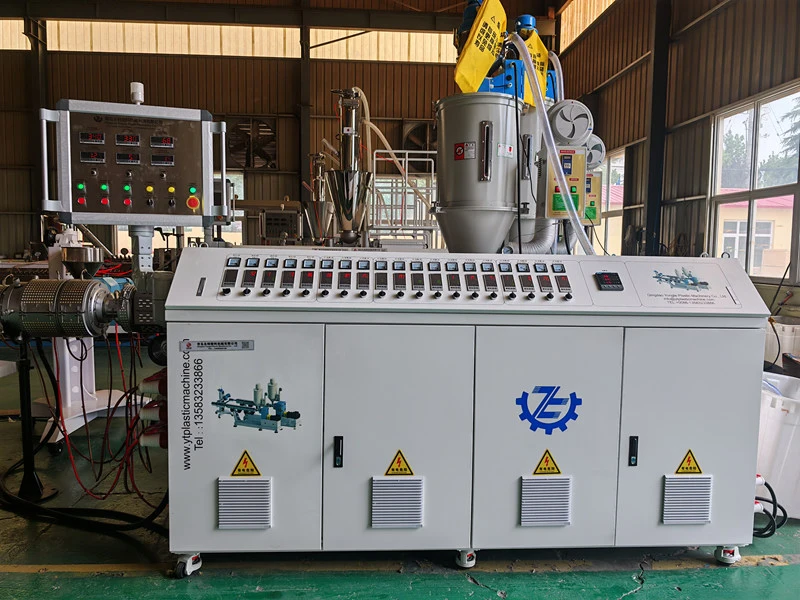

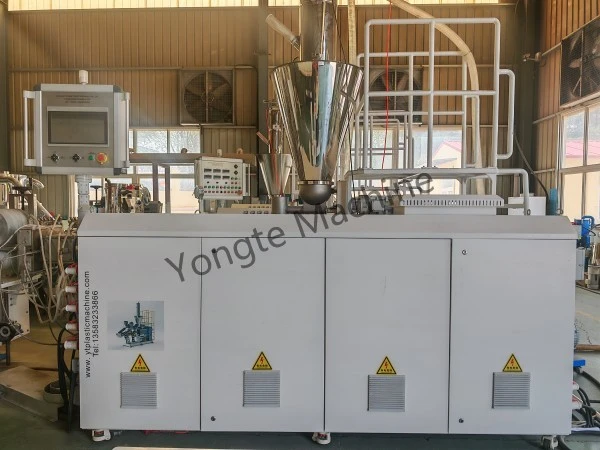

Le alette di ventilazione integrate nelle ante e nei pannelli laterali dell'armadio favoriscono il raffreddamento per convezione naturale, mantenendo temperature operative ottimali per i componenti interni e prevenendo l'invecchiamento termico.

Il design dell'armadio a tenuta antipolvere, dotato di porte con guarnizione e ingressi dei cavi sigillati, garantisce prestazioni affidabili in ambienti di fabbrica impegnativi caratterizzati da polvere, nebbia d'olio e vibrazioni meccaniche, prolungando così la durata dei componenti.

Facilità di funzionamento e manutenzione

- Interazione intuitiva uomo-macchina:

Un pannello operatore touchscreen integrato all'esterno dell'armadio consente il monitoraggio in tempo reale e la regolazione con un solo tocco dei parametri critici di estrusione, tra cui temperatura del cilindro, velocità della vite, pressione di fusione e velocità di uscita, con un'interfaccia chiara e intuitiva ottimizzata per l'efficienza dell'operatore.

- Progettazione di manutenzione rapida:

Tutti i componenti e le morsettiere sono etichettati in modo uniforme e presentano riferimenti incrociati agli schemi elettrici ufficiali, consentendo una rapida diagnosi e risoluzione dei guasti.

Il layout fisico a più livelli consente ai tecnici di isolare e accedere ai circuiti difettosi senza lunghi disassemblaggi, riducendo significativamente i tempi di inattività non pianificati.

La zona dedicata all'ingresso dei cavi sul lato sinistro utilizza terminali indipendenti e con pressacavo per un ancoraggio sicuro dei cavi, semplificando future riconfigurazioni o modifiche sul campo.

Personalizzazione specifica dell'estrusore

- Abbinamento preciso della potenza:

I circuiti di alimentazione sono progettati per soddisfare esattamente la potenza del motore, il carico di riscaldamento e i requisiti di azionamento ausiliario degli estrusori Yongte, garantendo un'alimentazione stabile e senza fluttuazioni a riscaldatori, motori principali e ausiliari, pompe dell'acqua e altri carichi critici, eliminando i rischi di sovraccarico, sottotensione o squilibrio di fase.

- Logica di controllo ottimizzata:

Gli algoritmi di controllo specifici dell'estrusore precaricati supportano la profilazione segmentata della temperatura del cilindro, la regolazione della velocità della vite a circuito chiuso, il controllo sincronizzato dell'alimentazione e l'autodiagnosi intelligente dei guasti, adattati alle esigenze di processo uniche di diverse applicazioni termoplastiche, tra cui l'estrusione di WPC, PVC, PE e PET riciclato.

- Progettazione della ridondanza:

I circuiti critici, compresi quelli per il motore di azionamento principale e le singole zone di riscaldamento, incorporano un margine di capacità integrato per assorbire le fluttuazioni transitorie del carico e sostenere una produzione continua e ininterrotta, anche in condizioni operative variabili.

2. Vantaggi di sinergia con il sistema di estrusione completo

- Integrazione di sistemi integrati:

L'armadio è completamente precablato e testato in fabbrica insieme all'unità principale dell'estrusore. Tutto il cablaggio interno e la messa in servizio funzionale vengono completati prima della consegna, richiedendo solo il collegamento in loco dell'alimentazione principale per essere immediatamente pronti per la produzione, riducendo così al minimo i tempi e la complessità dell'installazione sul campo.

- Mobilità e tutela dell'ambiente:

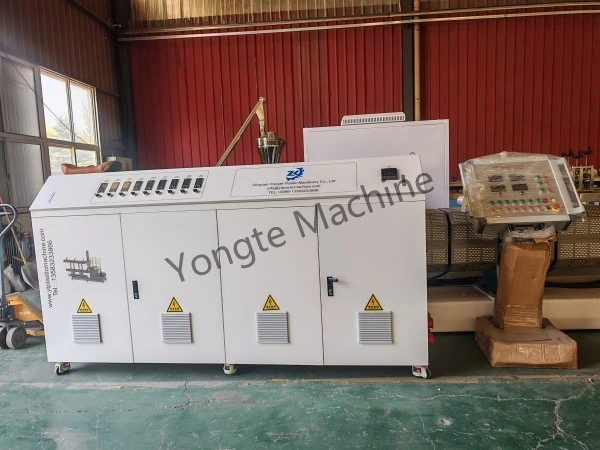

Le rotelle per carichi pesanti montate sulla base dell'armadio consentono uno spostamento agevole e senza attrezzi all'interno dell'officina. L'involucro dell'armadio utilizza lamiera verniciata a polvere resistente alla corrosione e all'olio, progettata per una lunga durata negli ambienti di produzione industriale.

- Marchio e conformità normativa:

L'armadietto mostra in modo ben visibile il logo del marchio Yongte e le informazioni di contatto ufficiali. È pienamente conforme ai principali standard di certificazione delle esportazioni, tra cui CE e UL, per soddisfare i requisiti normativi e di conformità globali per i clienti esteri.

Riepilogo

Il quadro di controllo elettrico dell'estrusore Yongte è un sistema di controllo elettrico di livello industriale, altamente affidabile e ottimizzato per l'applicazione. I suoi vantaggi principali includono:

✅ Sicuro e affidabile: architettura protettiva multilivello, componenti industriali premium e disponibilità operativa 24 ore su 24, 7 giorni su 7

✅ Layout razionale: organizzazione fisica modulare e a strati; rigorosa separazione dei circuiti di alimentazione e di controllo; efficace mitigazione delle EMI; accesso semplificato per la manutenzione

✅ Elevata scalabilità: ampio spazio riservato per l'espansione degli I/O e gli aggiornamenti di potenza, in grado di supportare le esigenze in continua evoluzione della linea di produzione e le integrazioni personalizzate

✅ Artigianato premium: cablaggio standardizzato con codice colore; etichettatura uniforme; assemblaggio di precisione in linea con gli standard internazionali di installazione elettrica

✅ Elevata adattabilità del processo: logica di controllo e ridondanza specifiche per l'estrusione, garantendo prestazioni costanti e stabili in diverse applicazioni di lavorazione della plastica

Questo quadro di controllo avanzato costituisce la garanzia fondamentale per il funzionamento stabile, efficiente e affidabile degli estrusori Yongte, particolarmente adatto per ambienti di produzione ad alta affidabilità, tra cui linee di compositi legno-plastica (WPC), estrusione di tubi di plastica, linee di fogli e profili di plastica e sistemi di riciclaggio dei rifiuti di plastica.
