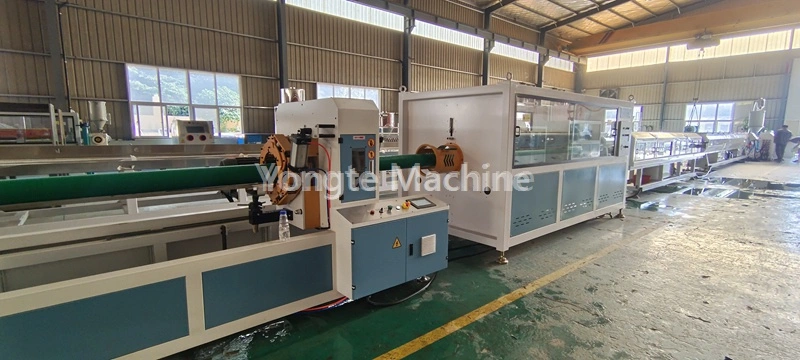

Macchina per la produzione di tubi in PE di grande diametro da 315-630 mm

Flusso del processo

Resina PE + masterbatch colorato → miscelazione → alimentazione sotto vuoto → essiccazione → plastificazione estrusore (180-210 ℃) → formatura di stampi → calibrazione del vuoto → raffreddamento a spruzzo multistadio → stampa laser → trazione pull off → taglio a lunghezza fissa → impilamento del prodotto finito

Parametro del prodotto

Dettagli del prodotto

1. Alimentazione e asciugatura del materiale:	Il materiale in polietilene viene trasportato automaticamente alla tramoggia di essiccazione dell'estrusore tramite un alimentatore a vuoto, dove l'umidità viene eliminata per mantenere il contenuto di umidità del materiale al di sotto dello 0,1%, garantendo così la qualità del prodotto.

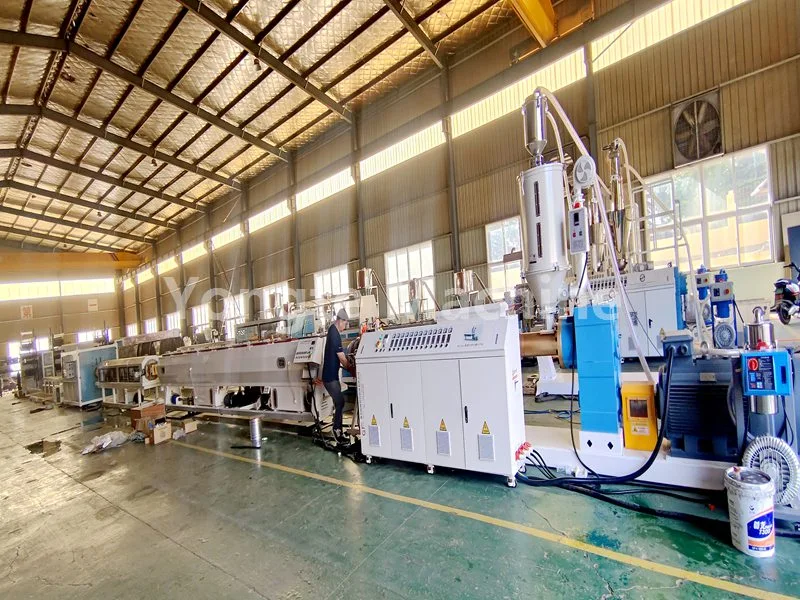

2. Estrusore per tubi in PE:	Il sistema è dotato di un estrusore monovite ad alta efficienza SJ120/36, che incorpora un servomotore a risparmio energetico da 90KW (con una conseguente riduzione di circa il 20% del consumo energetico), un cambio a trasmissione diretta (garantendo un'elevata efficienza di trasmissione e una manutenzione semplificata), un cilindro della vite resistente all'usura e alla corrosione (costruito in acciaio legato 38CrMoALA e nitrurato di precisione), un efficiente sistema di serpentine di riscaldamento a infrarossi e un sistema di controllo automatizzato della temperatura (con il termoregolatore ad alta precisione di Omron). Questi componenti sofisticati garantiscono collettivamente una fusione stabile del materiale, una pressione di estrusione uniforme e una qualità del prodotto costante durante tutto il processo di produzione.
3. Estrusore della linea di marcatura:	L'estrusore SJ35 viene utilizzato per imprimere linee di marcatura su tubi in PE. È in grado di produrre una singola linea di marcatura o più linee di marcatura, in base alle specifiche del cliente.
4. Stampo specializzato per tubi in PE:	Lo stampo è dotato di testa portafiliera con struttura a cestello o spirale per garantire un'estrusione uniforme del materiale.
5. Serbatoio di calibrazione del vuoto:	I tubi grezzi estrusi vengono calibrati rapidamente tramite adsorbimento sotto vuoto (0,06–0,08 MPa) per una rigorosa precisione dimensionale. Il serbatoio in acciaio inossidabile per uso alimentare con controllo del vuoto multizona e raffreddamento a circolazione d'acqua garantisce rotondità costante, superficie liscia e tolleranze strette durante la produzione ad alta velocità.
6. Serbatoio di raffreddamento a spruzzo:	Utilizza il raffreddamento a spruzzo multistadio per mantenere l'acqua al di sotto dei 20°C per un raffreddamento rapido e uniforme dei tubi. La struttura in acciaio inossidabile garantisce resistenza alla corrosione e stabilità a lungo termine.
7. Macchina per trazione estraibile:	Tira i tubi in PE in modo costante per una lunghezza uniforme e una produzione stabile. Il controllo di precisione mantiene una tensione costante, prevenendo la deformazione e garantendo l'accuratezza dimensionale.
8. Taglierina planetaria:	La taglierina consente il taglio automatico a lunghezza fissa, senza scheggiature, con bordi lisci e senza bave, ottimizzato specificamente per tubi in PE di diametro piccolo e medio. Il suo meccanismo di taglio di precisione garantisce una precisione costante della lunghezza e riduce al minimo gli sprechi di materiale durante la produzione.
9. Macchina da stampa laser:	La macchina visualizza le specifiche del prodotto e le informazioni sul lotto in tempo reale utilizzando la tecnologia laser, senza la necessità di materiali di consumo.
10. Rastrelliera impilabile:	Impila automaticamente i tubi finiti in modo ordinato, con altezza/strati regolabili per diverse lunghezze/esigenze di stoccaggio. Il telaio robusto e il design antiscivolo garantiscono un impilamento stabile e una facile movimentazione, ottimizzando l'efficienza di stoccaggio.
11. Sistema di controllo elettrico:	I nostri componenti elettrici utilizzano marchi di alta qualità di fama internazionale, tra cui convertitori di frequenza ABB, contattori Siemens/Schneider, termoregolatori Omron, sistemi di controllo PLC Siemens e servomotori Innovance.

Applicazione del prodotto

1. I tubi in HDPE (polietilene) sono riconosciuti a livello mondiale come soluzioni di trasporto dei fluidi ad alte prestazioni, rinomati per la loro

(1) resistenza alla corrosione leader del settore (impermeabile a sostanze chimiche, acidi e alcali)

(2) giunti termofusi a prova di perdite (eliminando il rischio di infiltrazioni)

(3) composizione atossica ecologica (conforme alla norma ISO 14001 e agli standard alimentari)

(4) durata di servizio estesa (certificata per durare 50 anni in condizioni operative normali)

2. La loro versatilità li rende la scelta preferita in diversi settori:

(1) reti di approvvigionamento idrico residenziale/commerciale

(2) sistemi fognari municipali e di drenaggio dell'acqua piovana

(3) progetti di irrigazione agricola su larga scala

(4) applicazioni industriali per il trasporto di prodotti chimici, fanghi e aria compressa.

1. Sistema di servoazionamento a risparmio energetico

2. Riduzione del costo della manodopera del 30% tramite l'automazione completa

3. Telaio in acciaio durevole e resistente

4. Vite e cilindro ultra resistenti all'usura

5. Componenti elettrici internazionali standard

6. Test pre-imbarco completo e servizio all'estero

Casi di successo

Yongte si dedica alla produzione di macchine per tubi in plastica innovative, all'avanguardia e di alta qualità. Queste macchine integrano scienza avanzata dei materiali, ingegneria di precisione e sistemi di controllo intelligenti per fornire soluzioni che superano gli standard del settore. Attraverso la continua ottimizzazione dei componenti principali, guidata da ricerca e sviluppo (come estrusori a vite, unità di calibrazione e processi di produzione, la macchina per la produzione di tubi in PE da 315-630 mm di Yongte ha ottenuto un elevato riconoscimento sia nei mercati nazionali che internazionali. Le installazioni si estendono in tutta l'Asia, l'Europa e le Americhe e la soddisfazione dei clienti è elevata.
